工業檢測領域的復雜性、特殊性給我們帶來很大的技術挑戰和精神壓力。這種壓力來自于對陌生事物的恐懼，要克服這種恐懼，最好的辦法就是去調查了解。借著韶關電廠除塵器檢測項目，我對除塵器行業的技術操作手法做了一個深度調研。希望通過這些調查研究為公司的商務營銷、檢測鑒定以及后續的加固施工工作提供一些業內一手資料。

韶關電廠除塵器原設計廠家為福建龍凈環保股份有限公司，2013年由浙江南源環境工程技術有限公司進行改造。福建龍凈是除塵器行業的龍頭公司，通過和倆家技術負責人深度交流，細致的了解了除塵器行業產品設計的種種特點，以下是交流內容。邱工是浙江南源技術負責人，黃工是福建龍凈工藝工程師，陳工是福建龍凈結構工程師。

問題一、除塵器產品業內設計具體流程，殼體和灰斗是否有必要進行三維有限元分析軟件建模計算？

邱工:我們公司內部是工藝工程師給結構設計師提資設備自重，結構設計師對下部支架進行三維建模，將設備自重等荷載施加到支架柱頭上。目前我們公司沒有做過殼體和灰斗的有限元計算，這部分采用傳統手算。

黃工、陳工:流程同上，每年僅會做1到2個整體三維有限元模型分析，用于改進產品，日常設計，殼體和灰斗這部分以簡化手算為主。

問題二、除塵器領域的國家相關規范很雜亂，各個廠家和各個電廠也有不同的內部標準。比如灰斗校核時到底是按灰斗容積的多少倍計算？按1.5倍滿灰斗容積計算時，是否還考慮再乘1.5的活荷載分項系數？

邱工:十幾年前除塵器行業結構設計沒有相關國家規范，大家都參考鋼貯倉結構設計規范。原本電除塵器的規范只要求按灰斗滿容積考慮即可；布袋除塵器要求灰斗本體及連接處按1.5倍儲灰容積校核，支架計算按1.2倍儲灰容積計算校核。自從上海外高橋除塵器發生垮塌后，行業對電除塵器也按布袋式除塵器相關的要求進行設計。至于在1.5倍儲灰的基礎上是否再乘1.5的活荷載分項系數，從規范精神上是要，但行業內部具體操作很多沒有再乘，根據過去一年算了100個左右除塵器的經驗，完整的按規范計算，老除塵器灰斗都不滿足要求。

陳工:除塵器行業的結構設計幾乎每出一次事故就進行一次荷載放大，目前的荷載設計值相比十年前增加了2到3倍。這個行業不像民建領域計算那么明確，算不清的地方就采用保守的方法近似考慮。

問題三、除塵器的地震作用計算僅做了底部支架的三維建模，上部殼體實際重心是比較高的，地震的作用點不同是否會造成誤差，同時柱頭一般都有橡膠支座，地震作用是否折減？

陳工：目前都是簡化計算，未詳細考慮地震作用重心實際偏高的問題，以及橡膠支座的隔震作用。

問題四、除塵器經常高溫工作，在灰斗和殼體校核時鋼材設計值的高溫折減具體是怎么考慮的？

邱工、陳工：常規的除塵器煙氣溫度在150℃左右，殼體計算時按規范考慮鋼材強度的高溫折減，灰斗雖然與殼體連通，但灰斗處工作溫度一般在80℃左右，可不考慮高溫折減。

問題五、以行業內人的經驗來看，除塵器最可能發生事故的風險點在哪里？

邱工：除塵器整體傾斜倒塌的事故這么多年主要就發生了上海外高橋除塵器一起，所以底部支架整體變形垮塌的概率不大。經常容易出問題的事故是灰斗脫落、變形。我認為主要的關注點在灰斗上口的連接部位焊縫處理。南源近些年的除塵器產品為了降低灰斗脫落事故的概率，在灰斗上部增加了支點，將灰斗荷載主要導向底部支架柱子。這樣能有效減輕灰斗掛梁的壓力，避免僅靠灰斗上口焊縫連接的風險。

陳工：龍凈的除塵器灰斗上口和吊掛梁形成成體協調變形的整體構件，如果將吊掛梁作為單一的獨立梁構件驗算經常是通不過的，所以灰斗上口的焊縫質量比吊掛梁截面驗算更重要。

問題六、該除塵器后續的加固事項是否有興趣參與？

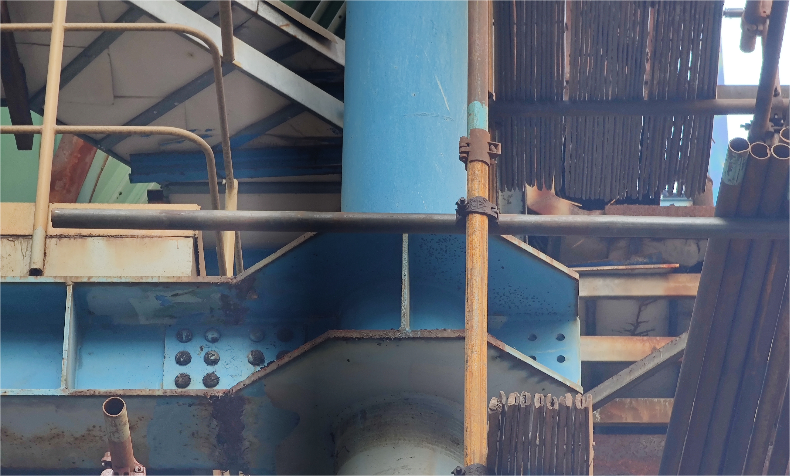

邱工：韶關電廠這個除塵器我們是不想?yún)⑴c的，主要原因在于該除塵器支架柱采用的是圓管柱而不是工字鋼。從加固難易程度的角度來講，工字鋼可以焊接鋼板補強成箱型鋼，但是圓管鋼柱不好補強。

問題七、老的除塵器設計圖紙結構荷載布置圖里恒載和活載沒有分開，但是橫活載的基本組合分項系數是不同的，這時怎么處理？

邱工：舊時候的除塵器圖紙是存在這個問題，可以假定活載主要構成為灰斗儲灰，按灰斗儲灰滿容積的1.4倍計算活載，總柱頭荷載減去這部分活載即為恒載。老舊除塵器平臺樓梯只有局部存在，這部分荷載占比不大，但近幾年的新除塵器平臺密布，這部分活荷載不可不考慮。除塵器殼體的壁掛積灰行業內實際按恒載考慮。

總結：在除塵器檢測鑒定項目中，設備荷載構成很復雜，過程中也可能發生過改造，一定要深度對接除塵器原設計單位和改造設計單位。商務對接時要規避殼體的三維有限元建模。外業檢測和內業強度校核不僅要關注底部支架，灰斗及灰斗上口連接處的調查更是重中之重。如果鋼柱截面為圓管柱，加固施工的難度會比工字鋼型柱高很多，接這方面的活要特別注意。
